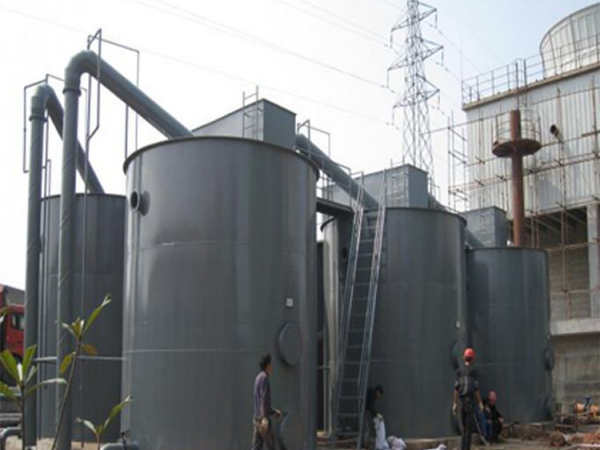

重力无阀过滤器由制造厂制造，以无毒涂料防腐。由制造厂在工厂予制并组焊成几部分，运至现场后，有制造厂人员继续焊接而成，经再次防腐后交付给施工单位接管，装填滤料之后，便可投入试用和运行，大大缩短施工周期，工厂化生产，不受施工季节的影响

一、适用范围

重力无阀过滤器广泛适用于地表水净化(如大中小型景观水、人工河湖、喷泉瀑布等循环水的过滤);地下水除铁除猛;旁流水旁流过滤;生产废水去除悬浮杂质;有机污水经生化处理、二次沉淀池处理之后的后续过滤，以及室内游泳池水的过滤。

重力无阀滤池系列产品中的小规格，采用方形、平顶顶盖，大规格采用圆形，拱顶顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比，自重小，可采用沥青砂柔性基础。

二、设备工艺

下面让大香蕉久久伊人来了解一下重力无阀过滤器的工艺吧：

重力无阀过滤器采用小组里排水系统，正向、重力式过滤，以自身清水区的水量，在虹吸水头作用进行反冲洗。

因此，无须像高速过滤器、中速过滤器、机械过滤器以及普通快滤池那样必须设置反冲洗泵货反冲洗水塔。该过滤罐内，采用较多跟数的冲清水管，并布置在各自所在面积图形的形心轴之处。

因此反冲洗水配水均匀，其滤后水再清水区采用跺脚集水槽收集，因此过滤罐就位后，对集水槽堰顶之水平程度适应能力强，因而可以均匀集水。

过滤器的较大规格产品中，与国标图的钢筋混凝土重力式无阀滤池相比，增加了魅族三座式系列(即一座过滤器反冲洗时，由同一组的三座过滤罐供给反冲洗水量)期终水头损失最大控制值也是国标图的1.7m增加了1.5m和1.9m两次档次，为净水厂设计的高程布置提供了方便选择的产品。

三、设备特点

重力无阀过滤器的工艺特点如下：

在运行时，过滤-投入反冲洗-终止反冲洗-恢复下一周期的过滤，均自动进行。这种自动，属于水力自动，是水力过程形成的自动，无须人员看管。

因此，改过滤器的进水、出水、反冲洗水的供水、反冲洗废水的排除都无须阀门控制，不需设置如同高速过滤器、中速过滤器、机械过滤器已经普通快滤池(均需设四个以上阀门)，无需安装需要精心维护的时间程序控制仪表或过程程序控制仪表。

但在进水罐上应设置阀门，供初次投用时使用，均衡数座过滤罐的进水量;在同组旅馆连通管上需配置阀门，供轮换检修时停止进水用。

以上内容便是本次为大家分享关于重力无阀过滤器的相关信息，希望大家在看完之后能够对该产品有更多的了解。

无阀过滤器广泛应用于地表水净化，循环水旁流过滤，生产废水除悬浮杂质，有机污水经生化和二沉处理后的过滤。

该过滤器主要利用虹吸原理进行定期反冲洗，过滤器进水出水、冲洗及排水均不用阀门，靠水力作用自动运行。

四、工作原理及流程

下面让大香蕉久久伊人来了解一下无阀过滤器的工作原理及流程吧。

原水经过水管进入滤池通过滤层自上而下的过滤，后进入存水箱，充满后通过出水管入清水池。

滤层不断留悬浮物，造成阻力增加，而促使虹吸管内的水位不断升高，当水位达到虹吸辅助管管口时，水自该管落下，通过抽气管借以带走虹吸下降的空气，当真空度达到一定值时，便发生虹吸作用而使水自下而上通过滤层对滤料进行反冲洗。

当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用，反冲洗结束，过滤重新开始。

1、过滤流程:

经沉淀或澄清后的清水，经配水槽和U形管进入虹吸上升管，再由顶盖内的布水挡板均匀地分配到滤料层中，水自上而下通过滤料层进行过滤，滤水后由小阻力配水装置进行收集后进入清水区(即出水箱)贮存，当水位上升至出水管时，滤后水自流到清水池。

2、反洗流程:

滤池运行初时比较清洁，随着运行时间的推移而滤层表面颗粒杂质逐渐增多，水头损失也随之增加，水位将沿着虹吸上升管慢慢升高，当水头损失增加到一定程度后，虹吸上升管中的水位上升到虹吸辅助管口并从辅助管口急速流下。

依靠水流的挟气和射流作用及抽气管将虹吸管中的空气带走，使虹吸管形成真空，虹吸上升管中的水就大量地越过管顶沿虹吸下降管落下。即开始了反冲洗过程。

清水区的水经过连通管、集水区和配水装置从下而上冲洗滤料层，当清水区的水位下降到虹吸破坏装置时(约5min左右)，虹吸被破坏而冲洗过程结束，过滤又重新开始。
